储能锂电池保护板

8-16串150A D905V1储能锂电池保护板

8-16串150A D905V1储能锂电池保护板

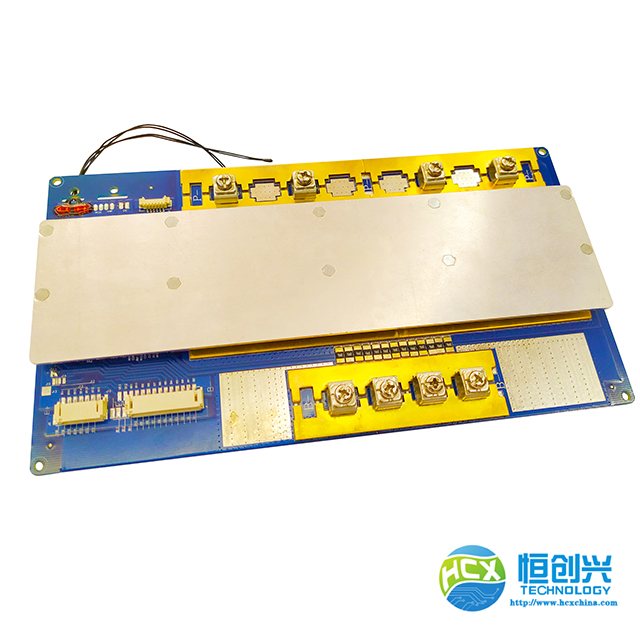

产品名称:D905V1储能锂电池保护板

电池串数:8-16串

充电电流:150A

同口分口:同口

产品尺寸:220*120*15mm

应用范围:数码产品、电动滑板车、智能家居、电动工具、电动自行车、电动摩托车、低速四轮车、储能 基站、太阳能储能等相关领域。

在线咨询

24小时免费质询电话0755-2945-4917

  • 产品详情

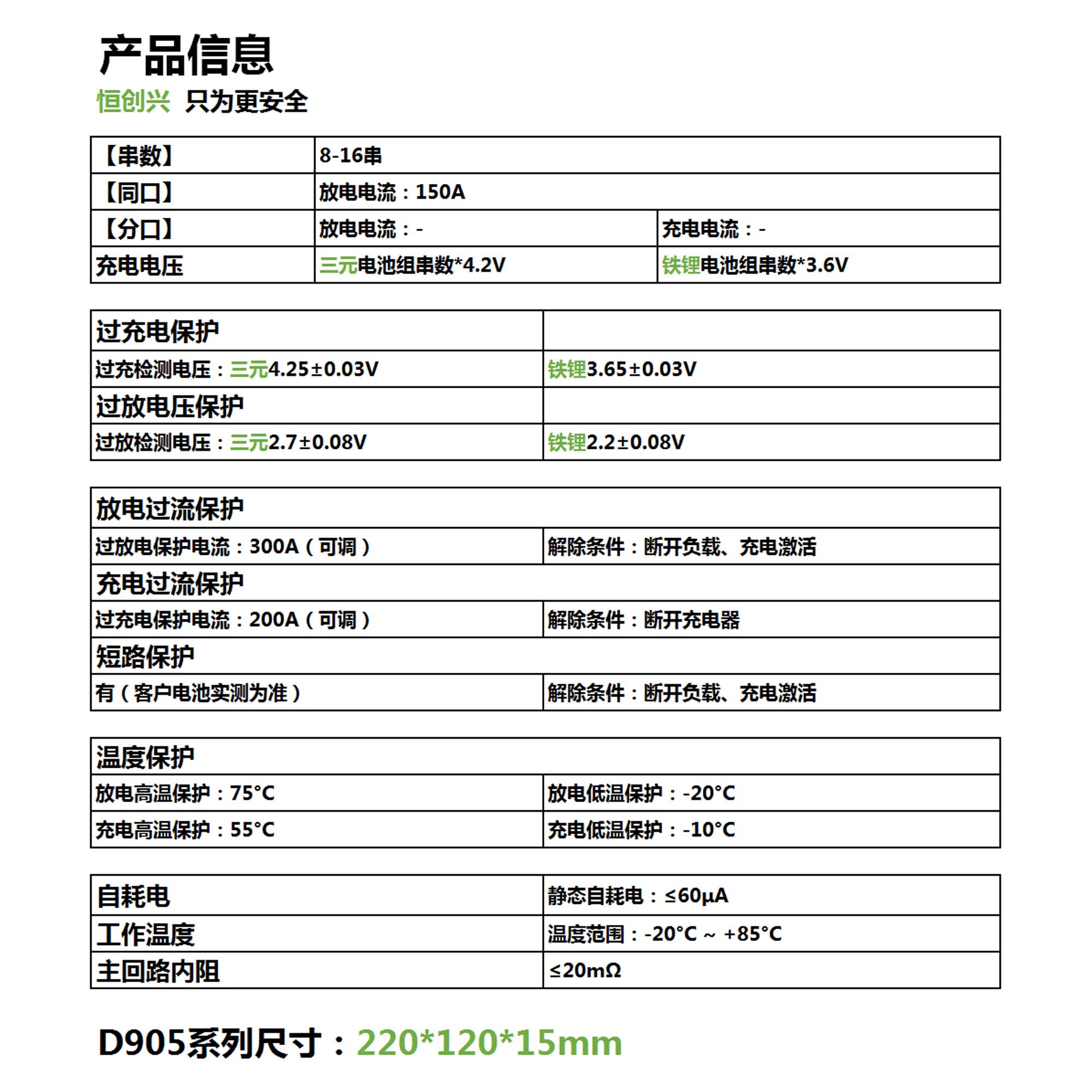

D905V1是深圳市恒创兴电子科技设计开发的一款储能锂电池保护板。提供过充、过放、过流、短路、过温等保护,具体参数请参考下面详情。
8-16串150A D905储能锂电池保护板
8-16串150A D905V1储能锂电池保护板
注意事项

在客户端首次使用和装配保护板时请检查保护板是否有外观不良,配件是否完整,并保留好产品标识标签,以便于产品

追朔。

动力电池保护板对静电敏感,客户在装配时请确保先作好静电防护。保护板受静电损伤会有不可预期的不良理象导致保

护板不能正常工作。

连接保护板步骤:

1.焊接保护板端总负极线B-

2.焊接保护板放电负极P-

保护板在接入采样线时,通常遵循从低到高顺序,即先接B-,再接B1 ,B2,B3,,,BN(B+),连接好电池组采样线后

,需依次测量电芯电压是否依次递增(依B-为参考)。

3.连接电池组总负极线B-

4.连接电池组采样线,照板上标示插入保护板上的插座(注意正负极方向)

5.连接电池组正极

6.连接充电器或负载

断开保护板步骤:

1.断开充电器或负载

2.断开电池组正极

3.拔出采样线

4.断开电池组总负极线B-

禁止事项

严禁使用超过额定的充电电压和电流的充电器或直流电源/适配器,以免损坏产品,保护板在过流或短路时需断开负载后

恢复/充电恢复(具体的恢复方式由控制芯片类型来决定是哪一种恢复模式)。

保护板在没有配备反充电保护功能时,严禁将充电线正负极输入反接,将会损坏保护板和电芯。

我司不建议客户自行更改保护板的应用或电路,本司也不承担因客户自行更改后产生的所有损失;如客户在使用过程中

遇到相关问题可致电我司市场部以获得相应的支持。
